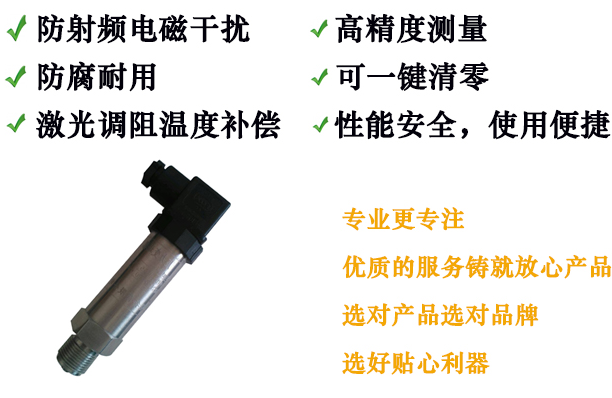

一、产品特点
当压力直接作用在测量膜片的表面，使膜片产生微小的形变，测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号，然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。

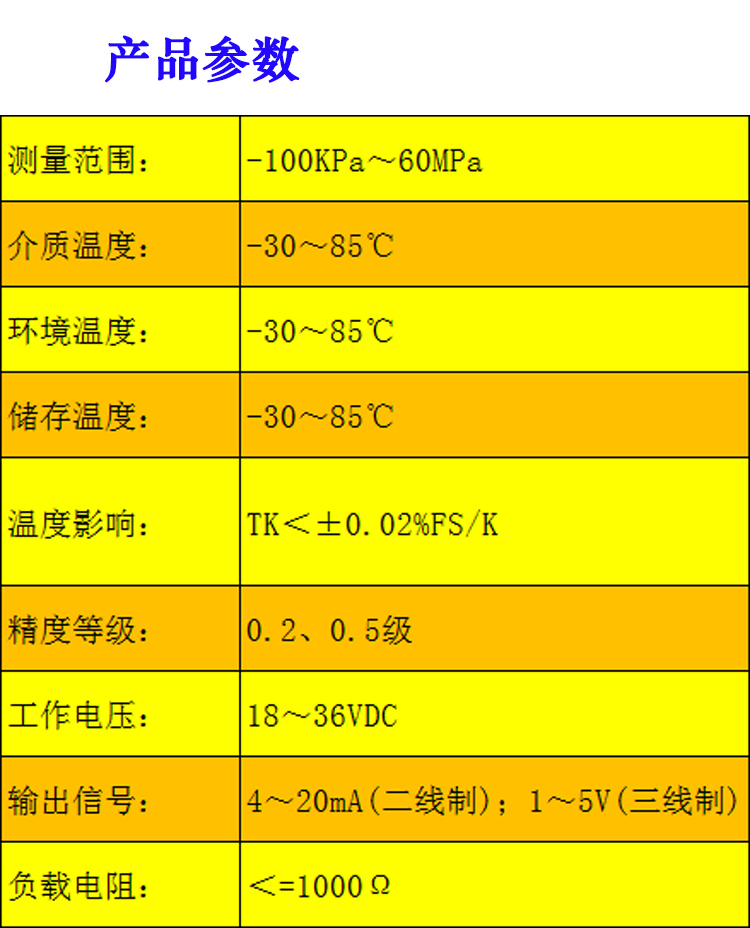

三、技术参数
标准量程表：
测量范围 | 代号 | 量程调节范围 | 测量范围 | 代号 | 量程调节范围 | 测量范围 | 代号 | 量程调节范围 |
0～4KPa | D1 | 0.7～7KPa | 0～200KPa | E3 | 60.0～200KPa | 0～10MPa | H1 | 3.0～10MPa |
0～6KPa | D2 | 0.7～7KPa | 0～250KPa | E4 | 120.0～400KPa | -2～2KPa | C1 | 2.0～7.0KPa |
0～10KPa | D3 | 1.0～10KPa | 0～400KPa | E5 | 120.0～400KPa | -5～5KPa | C2 | 5.0～20KPa |
0～16KPa | D4 | 10.0～20KPa | 0～0.6MPa | F1 | 0.2～0.6MPa | -10～10KPa | C3 | 2.0～20KPa |
0～20KPa | D5 | 10.0～20KPa | 0～1.0MPa | F2 | 0.3～1.0MPa | -20～20KPa | C4 | -8.0～20KPa |
0～25KPa | D6 | 12.0～30KPa | 0～1.6MPa | F3 | 0.6～2.0MPa | -50～50KPa | C5 | 10.0～100KPa |
0～40KPa | D7 | 12.0～40KPa | 0～2.0MPa | F4 | 0.6～2.0MPa | -100～0KPa | B1 | -40～100KPa |
0～60KPa | D8 | 20.0～60KPa | 0～2.5MPa | F5 | 1.2～4.0MPa | -100～100KPa | B2 | -40～100KPa |
0～100KPa | E1 | 30.0～100KPa | 0～4.0MPa | F6 | 1.2～4.0MPa | -100～300KPa | B3 | 50～400KPa |
0～160KPa | E2 | 60.0～200KPa | 0～6.0MPa | F7 | 2.0～6.9MPa | -100～1000KPa | B4 | 240～1000KPa |
